本文轉載自“充電頭網”公眾號
前言：充電頭網選購了優利德推出的UT122彩屏智能萬用表。這款萬用表內置700mAh的可充電鋰電池，并采用USB-C接口進行充電，實現了無需更換電池的環保設計。擁有高達6000字的計數能力，不僅支持鋰電池電壓和常見的5V電壓測量，還具備更高的測量精度。
UT122功能豐富，不僅支持直流和交流電壓的測量，還具備頻率和占空比的檢測功能。此外，它還能夠測量電容、二極管、電阻和溫度。特別值得一提的是，它還配備了非接觸驗電功能，為使用者提供了更多的便利，特別適用于日常生活檢修、DIY測量以及學校教學等多種場景。下面，為大家?guī)韮?yōu)利德UT122彩屏智能萬用表的拆解，一起看看內部的做工和用料。
1、優利德彩屏智能萬用表開箱啦

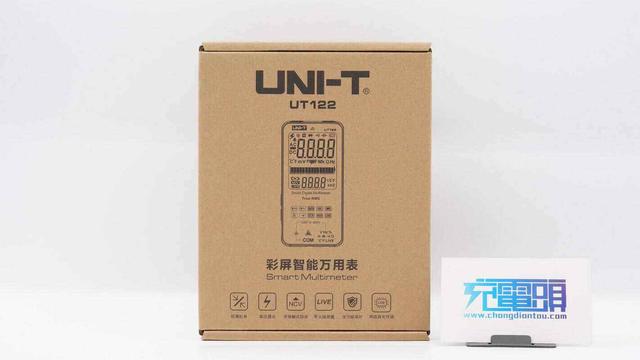

▲產品采用牛皮紙盒包裝，正面印有UNI-T品牌、UT122型號、產品簡圖、名稱以及六大特性標識。
▲背面印有產品應用領域、技術指標以及商家信息。
▲包裝內除優利德彩屏智能萬用表之外，還有使用說明書、表筆、充電數據線以及K型溫度探頭。

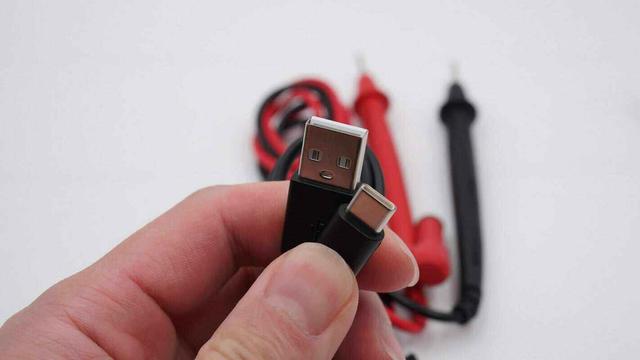

▲附帶數據線為USB-A to USB-C線，常規黑色配色。

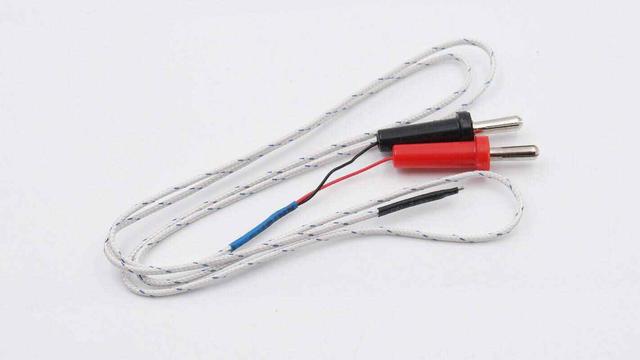

▲附帶的K型溫度探頭特寫。

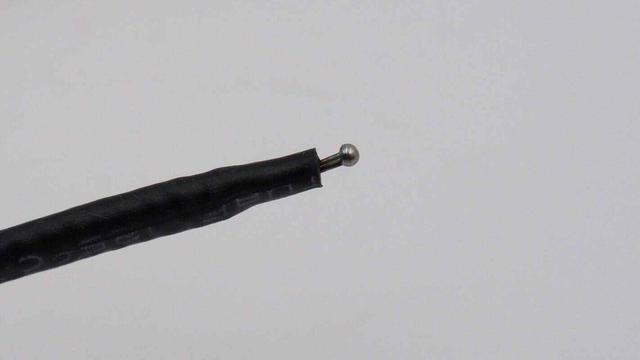

▲K型溫度探頭的頭部金屬球特寫。

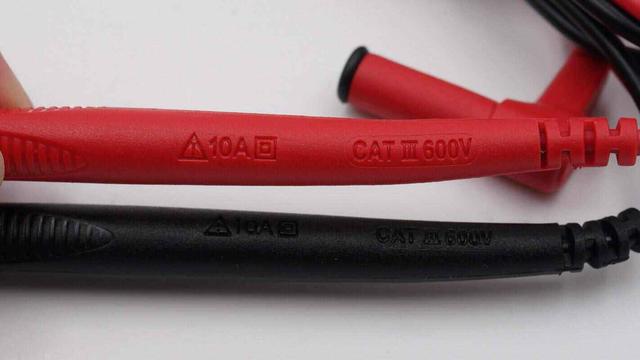

▲兩根表筆規格為10A 600V，設計為紅黑配色，方便用戶區別使用。

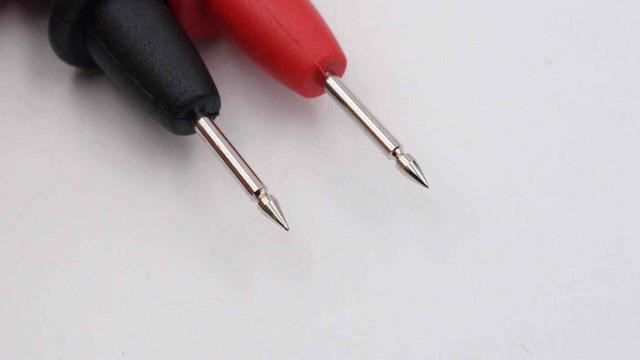

▲紅/黑表筆金屬腳特寫。

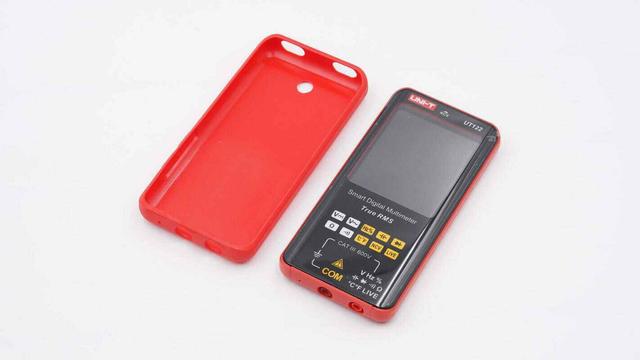

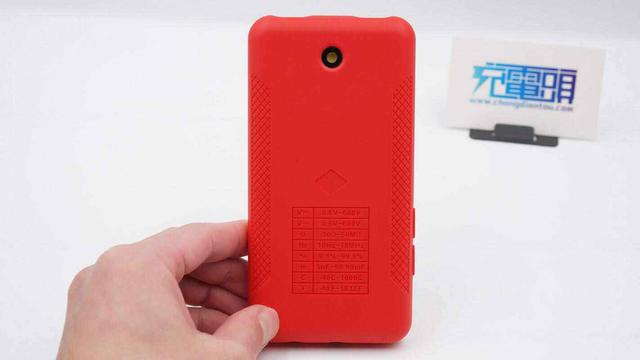

▲優利德彩屏智能萬用表配有紅色塑料保護套，自身設有多個鏤空孔，表被包機身外殼同樣為紅色配色，機身正面黑色并高光亮面處理。

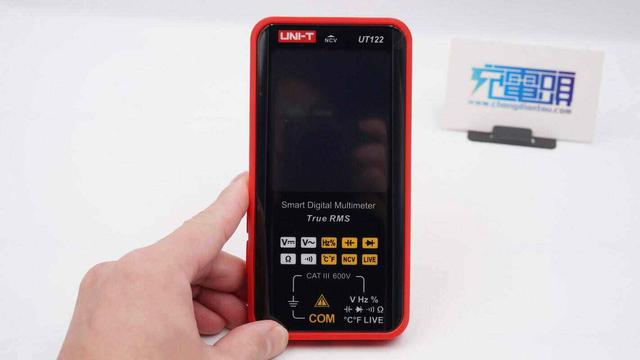

▲機身正面印有UNI-T品牌、UT122型號、功能符號等，上方配置EBTN顯示屏。

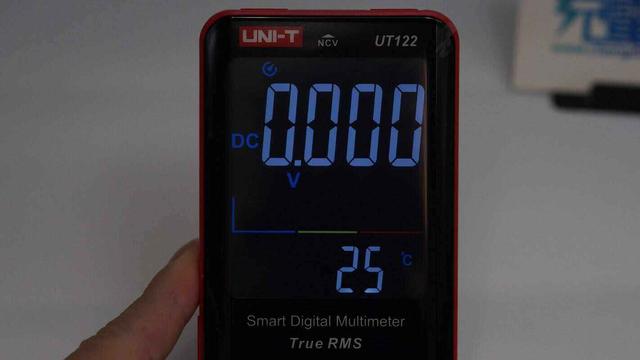

▲顯示屏可顯示溫度以及對應測試數據，如電壓、電阻等。

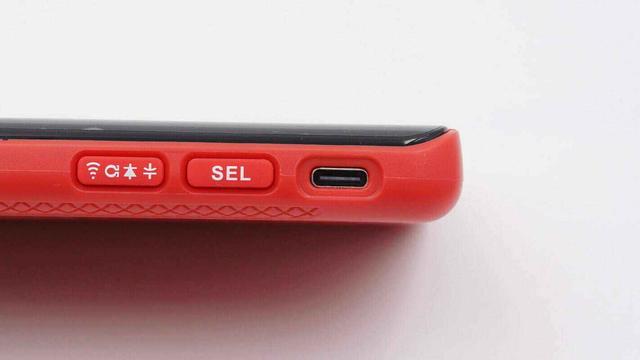

▲機身側面設有電容/通斷/電阻/二極管切換功能鍵，DCV/ACV/NCV/LIVE/頻率/占空比/溫度/Auto功能鍵以及USB-C充電接口。

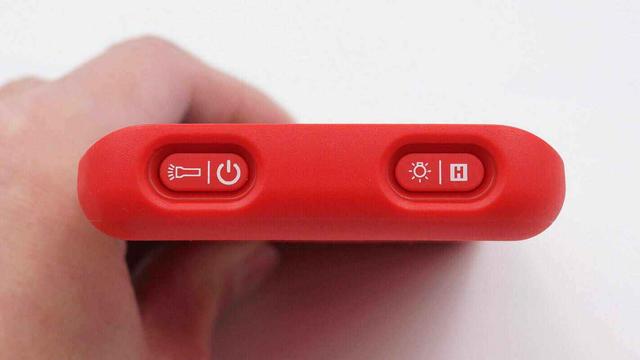

▲頂部設有數據保持/背光功能鍵，開關機/手電筒功能鍵。

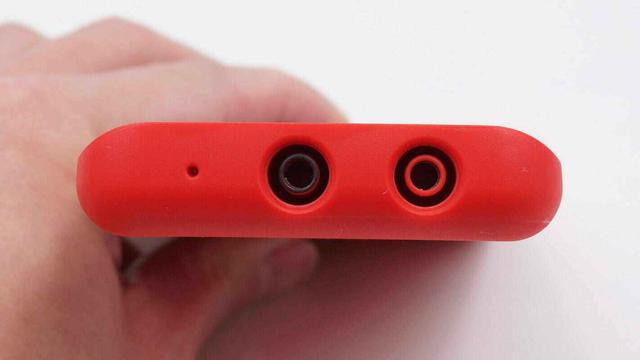

▲底部設有紅/黑表筆插孔，并做了顏色區別設計，方便用戶使用。
▲背面設有LED照明燈。

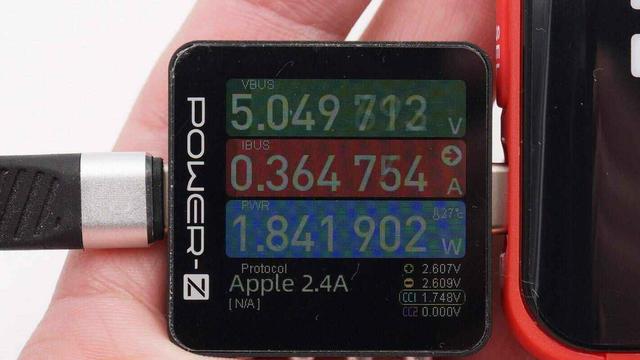

▲給優利德彩屏智能萬用表充電，使用ChargerLAB POWER-Z KM003C測得充電功率為1.84W。
2、優利德彩屏智能萬用表拆解
看完了這款萬用表的開箱，下面就進行拆解，一起來看看內部的設計和用料。

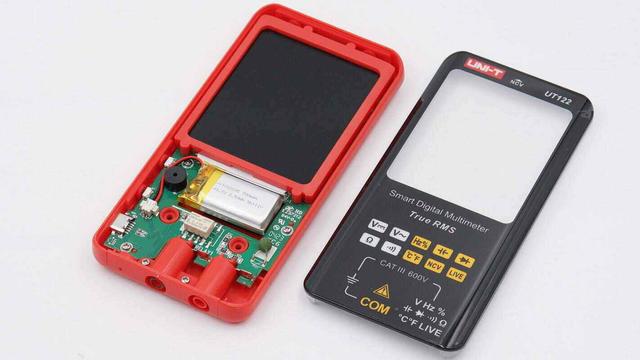

▲首先擰開機身后蓋上的固定螺絲，拆下面板。
▲PCBA模塊采用螺絲固定在殼體內部，PCBA模塊鏤空降低厚度。
▲機身底部插座絕緣殼體采用螺絲固定在外殼上。

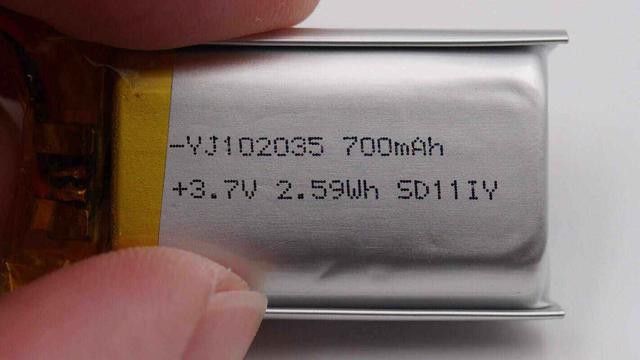

▲萬用表內置鋰電池來自言九電子，型號YJ102035，容量為700mAh，標稱電壓3.7V，標稱能量2.59Wh，電池設有保護板。
▲電池保護板設有保護芯片和MOS管。
▲取下尾部表筆插座的絕緣殼體。

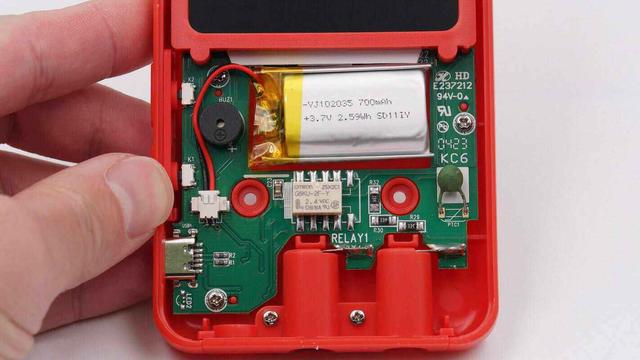

▲在PCBA模塊正面固定EBTN屏幕，下方焊接蜂鳴器和檔位切換的繼電器，右側為PTC保險絲。

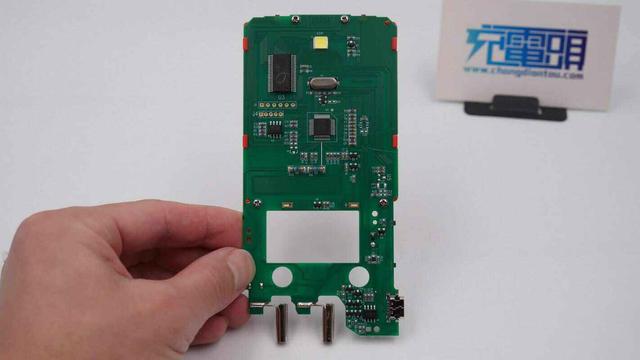

▲背面焊接LED照明燈，MCU，顯示驅動芯片，存儲器，晶振。在右下角焊接USB-C插座和充電芯片。
▲擰下固定螺絲，拆下屏幕。

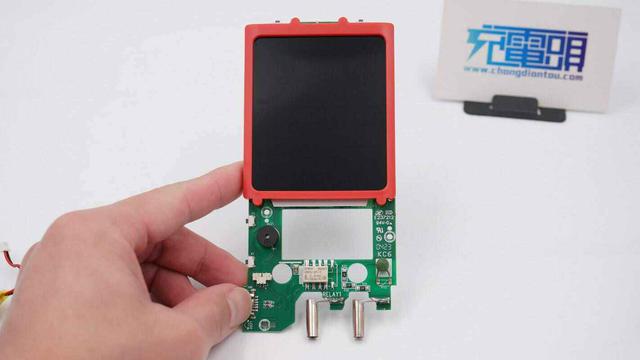

▲屏幕通過紅色塑料框架保護固定，框架通過螺絲和卡扣固定到PCBA模塊。

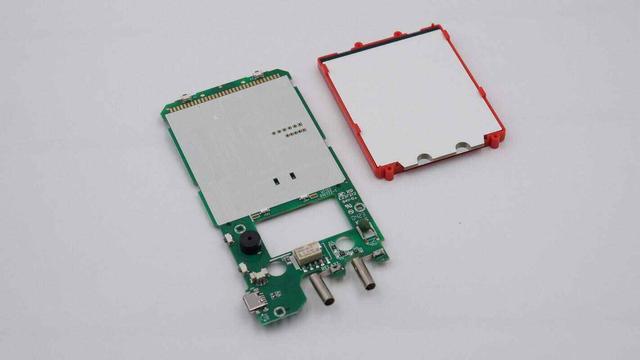

▲取下屏幕的PCBA模塊正面一覽。

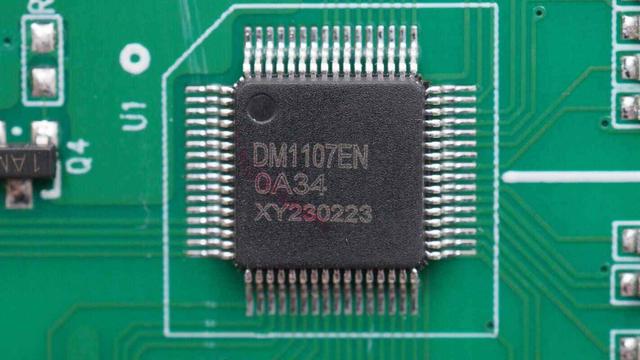

▲萬用表內置MCU絲印DM1107EN，內置ADC。

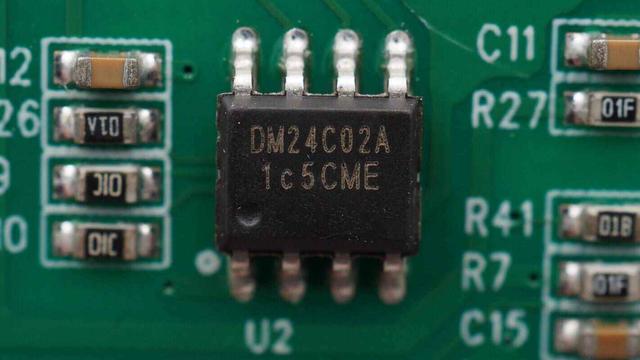

▲DM24C02A存儲器用于存儲校準數據。

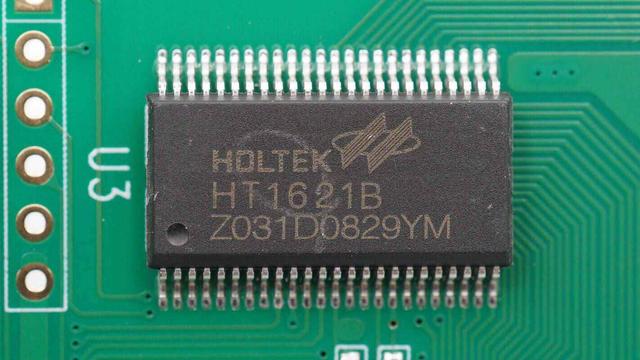

▲液晶屏幕驅動芯片來自合泰，型號HT1621B，支持32*4 LCD驅動。

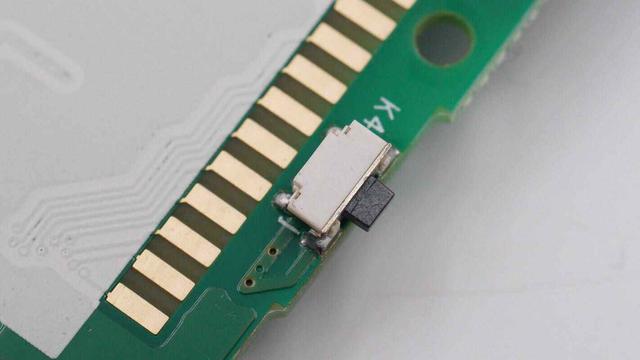

▲機身側面貼片按鍵特寫。

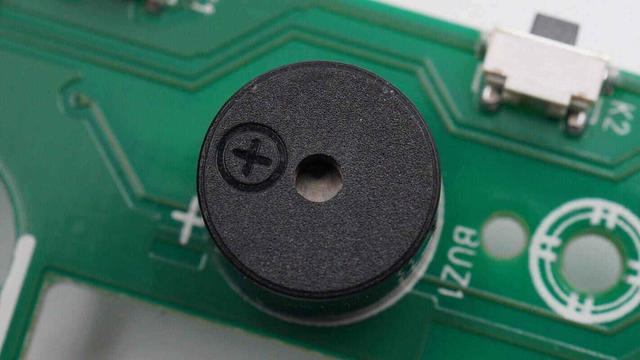

▲蜂鳴器用于通斷檔指示。

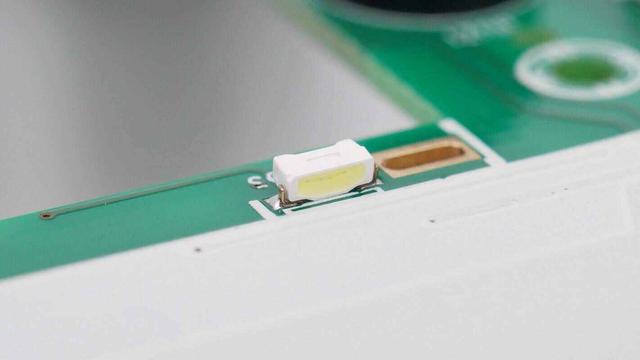

▲貼片LED用于液晶屏幕背光。

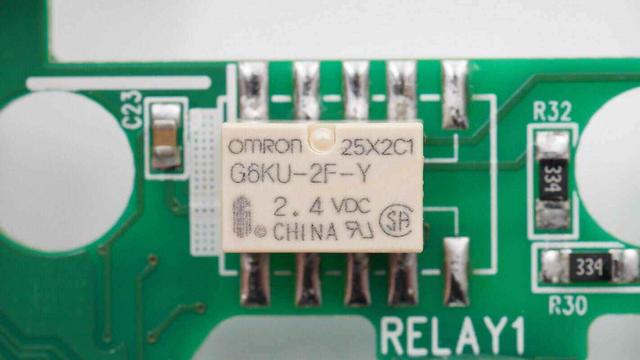

▲繼電器來自歐姆龍，型號G6KU-2F-Y，線圈電壓為2.4V，用于電路切換。

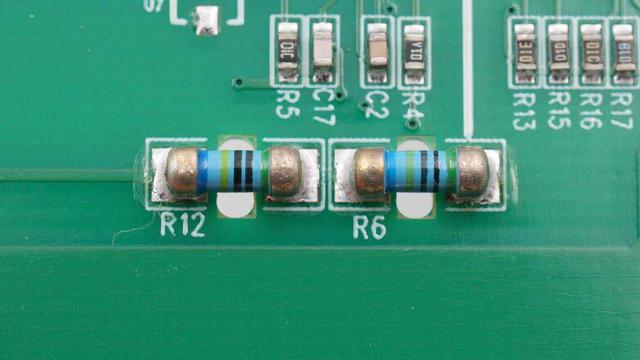

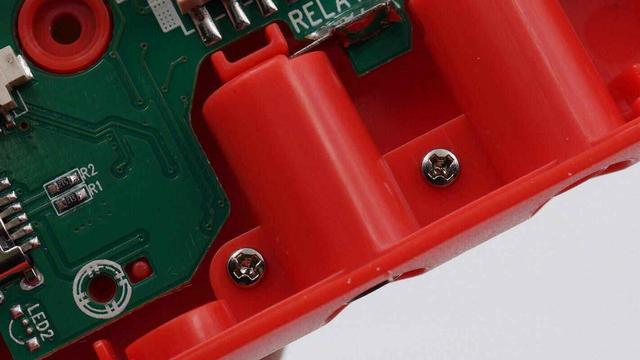

▲兩顆色環電阻串聯用于電壓測量分壓。

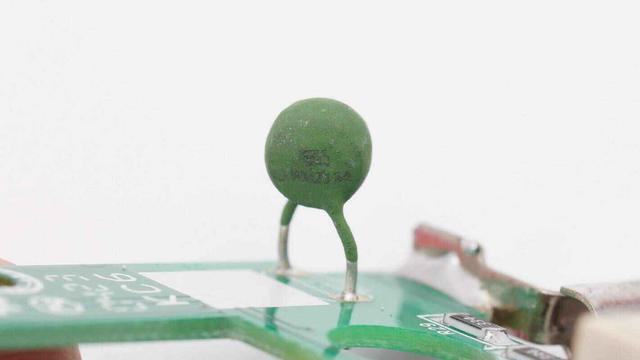

▲PTC自恢復保險絲用于儀表保護。

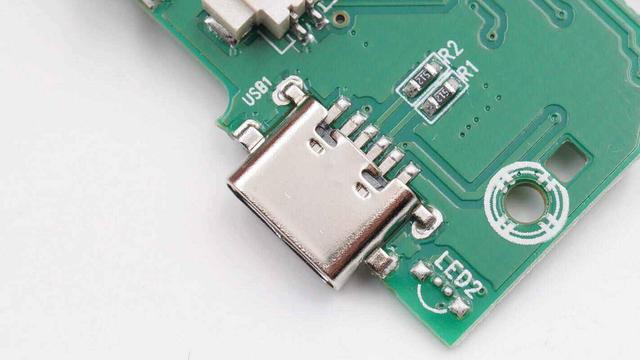

▲USB-C母座采用沉板焊接，降低厚度。

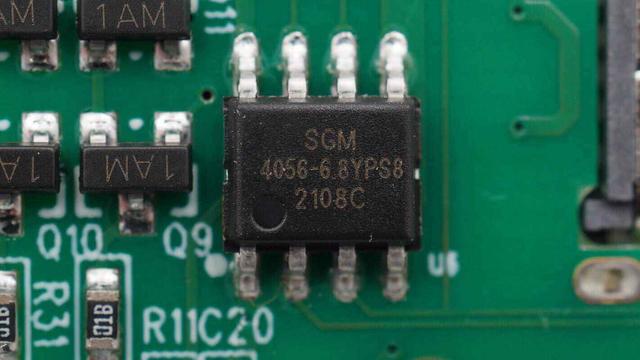

▲電池充電芯片來自圣邦微，型號SGM4056，內置輸入過電壓保護功能，充電電流和充電終止電流可分別設置。

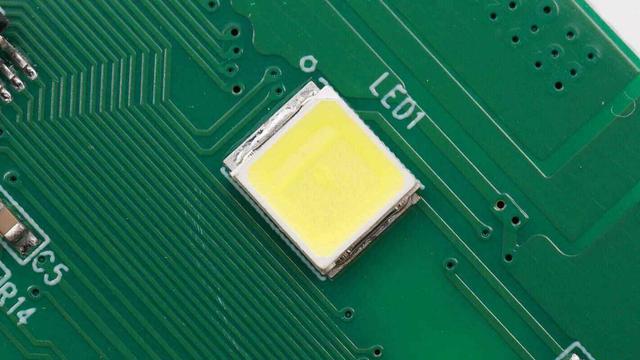

▲貼片LED照明燈特寫。

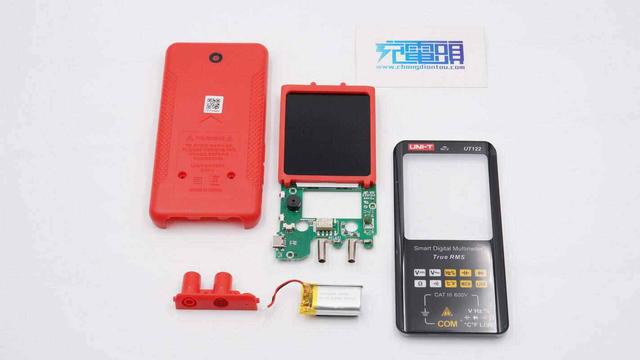

▲全部拆解一覽，來張全家福。
3、充電頭網拆解總結
優利德UT122萬用表采用彩色屏幕，讀數直觀，6000字計數也更加符合現代的使用習慣。內置700mAh鋰電池，可通過USB-C接口進行充電，方便又環保。側面設有功能按鍵，用于檔位切換和手電筒功能。
充電頭網通過拆解了解到，這款萬用表內置專用芯片進行測量，并搭配使用合泰屏幕驅動芯片。萬用表內部鋰電池來自言九電子，型號YJ102035，容量為700mAh，并使用圣邦微SGM4056線性鋰電池充電芯片，芯片具備過壓保護功能。還使用歐姆龍信號繼電器進行檔位切換，整體配置滿足日常使用需求。
